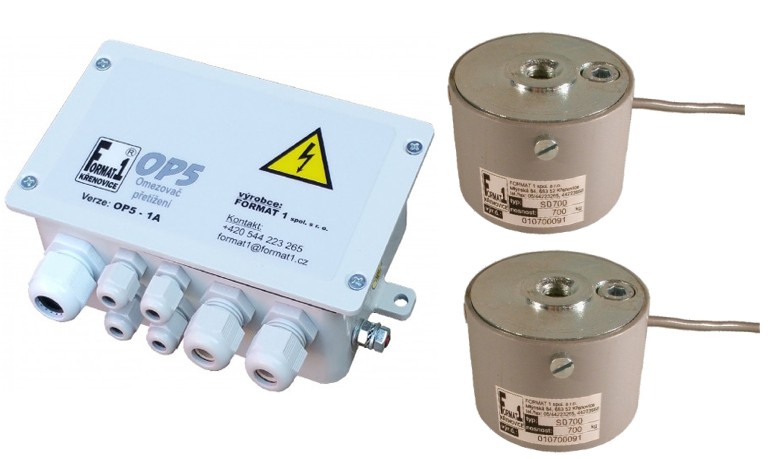

OP5+2SD - Omezovač přetížení pro výtahové kabiny se 2 snímači do závěsu - SADA
| Dostupnost: | Skladem |
| Výrobce: | Format 1 spol. s r.o. |
Vyhodnocovací jednotky řady OP5 jsou určeny pro omezovače přetížení výtahové kabiny.
Jsou určeny pro spojení se snímačem síly řady SD či SV a dalšími námi vyráběnými a dodávanými systémy pro omezení přetížení jeřábu.

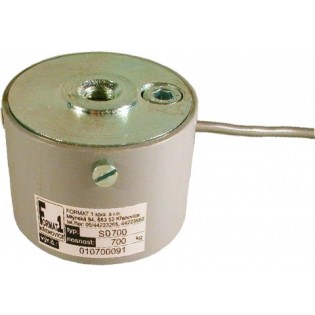

Snímače řady SD se instalují pod podlahu kabiny nebo do závěsu lan. Snímače řady SV jsou určeny k instalaci na lana kabiny.
ZÁKLADNÍ PARAMETRY:
Volitelné napájení: DC: 12VDC, 10-40VDC, AC: 24VAC, 32VAC, 36VAC, 42VAC, 48 VAC, 230VAC
Výstupy: 3 samostatné reléové kontakty 250VAC/1A, nastavitelné jako nc / no
Vstupy: 1x tenzometrický vstup od snímače síly
1x kontaktní vstup pro dočasnou blokaci funkce OP5 za jízdy výtahu
Provedení: Kovová robustní skříňka cca. 120x80x80 mm
Pro vnitřní i venkovní podmínky
Ochrana: tř. D na napájecím vstupu
Teplotní rozsah: -20 až 60 stupňů C
POPIS FUNKCE:
Mikroprocesorem řízené elektrické zařízení, které prostřednictvím tenzometrického čidla trvale vyhodnocuje zatížení na zdvihacím zařízení.
Přetěžovák se skládá vždy ze 2 dílù: snímače síly a vyhodnocovací elektroniky. Tato koncepce umožňuje pohodlné nastavování parametrù a kalibraci omezovače.
Pro kalibraci postačí libovolné břemeno o známé hmotnosti, která je alespoň 20% max. nosnosti kabiny
Kalibrace přímo v jednotkách hmotnosti (t, kg)
Vestavěná (vypínatelná) digitální filtrace umožňuje potlačení aktivace výstupního relé OP5 při dynamickém rázu vznikajícím při pohybu lisí v kabině výtahu.
Nastavení režimu spínání relé spínací-rozpínací (nc/no) kanálù, hystereze spínání
Možnost připojení externího spínače pro dočasnou blokaci OP5.
3 zcela nezávisle nastavitelná výstupní relé (obvykle zatížená kabina, plná kabina a přetížená kabina
-Při překročení některé z mezí sepne (rozepne) odpovídající releový výstup, který se zapojí do obvodu pomocného relé stykače zdvihu pro směr nahoru.
Možnost nastavení dílku měření hmotnosti.
VNITŘNÍ USPOŘÁDÁNÍ:
4x prùchodka PG7 pro kabely od snímačù síly
2x prùchodka PG11 a 1x prùchodka PG16 pro kabely od relé, napájecího napětí a vstupu
2 montážní otvory prùměru 6,5mm
gumové těsnění víka krabice
WAGO svorky pro snadné připojení vodičů, průřez max. 2,5mm2
4 ovládací mikrotlačítka a malý displej pro snadné nastavování parametrů OP5
kovová robustní krabička vhodná do těžkých provozů
zemnící svorka
